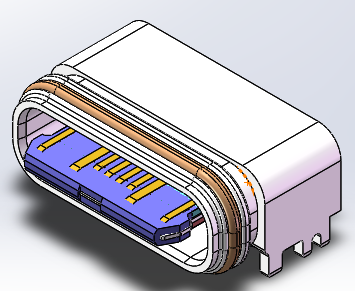

防水IPX7 TYPE-C 16PIN母座

  • 防水IPX7 TYPE-C 16PIN母座
  • 规格: 9.59×3.86×Lmm
  • 型号: GT-USB-7022X
  • 包装: 1500/卷
  • 发布日期: 2020-03-12
声明:有关于产品的规格、参数、寿命、工作温度、手感、防水等级等数据,只代表品赞电子内部的测试结果,如需详细测试方式,请联系品赞业务人员。
基本说明
Specification
FUNCTION: CONN USB C TYPE  16PIN SMD
CONTACT ARRANGEMENT:USB C  FOR USB3.0

Electrical
MAXIMUM VOLTAGE: 5A FOR VBUS:
1.25A FOR GND PIN,0.25A FOR OTHER.
MAXIMUM CURRENT DC: 20V MAX
DIELECTRIC STRENGTH: 250 VA C (1mn)
CONTACT RESISTANCE: ≤ 40 mΩ
INSULATION RESISTANCE: ≥ 100 MΩ
WATER RESISTANCE:IPX7

MECHANICAL
INSERTION:5-20N
EXTRACTION:8-20N AFTER TEST

DURABILITY:10,000 CYCLES


Environmental
OPERATING TEMPERATURE: -55˚C to 85˚C

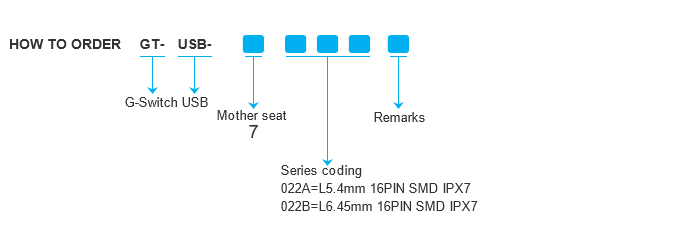

Molde code:
尺寸图



规格参数
  超短体粉末冶金一体式16PIN 防水TYPE C板端母座,技术特点:长度5.8mm、CH1.63mm、舌口外露1.05mm、佩戴防水圈可达防水等级IP68、超越行业标准的超长盐雾120小时、采用超导铜VBUS 5.0A电流。TYPE C连接器可以算是USB的第四代产品,2代产品是目前最为广泛使用的,列如:USB2.0 A TYPE、B TYPE、MINI USB2.0、MICRO USB2.0等系列。MICRO USB算是全球目前使用量和占用有量最为广泛的一个产品,很多手机及其他产品都是使用了MCIRO,在这产品更新换代的过度阶段很多现有的结构设计都是按照该款产品的来设计的,TYPE C又是PIN数比较多的一款产品,我们常见的有6PIN、12PIN、14PIN、16PIN、24PIN,我们都知道6PIN只能对应充电部分,12和14PIN又只能对应2.0版本,16PIN是可以兼容2.0版本和3.0版本,当然24PIN就是满PIN的是可以兼容所有的,USB在设计功能这部分我们就不用去怀疑,新一代的产品肯定是可以兼容上一代的产品。功能是可以兼容了,但是结构是否可以兼容呢?这个就是靠后期的USB生产厂家来根据USB协会的尺寸功能范围来延伸设计新产品了,我们的这款超短体防水TYPE C就是最最接近MICRO的产品了,我们做到不止是尺寸,还有它的防水等级也做到IPX8的标准,如此尤物何乐而不为之。

  结构简介:

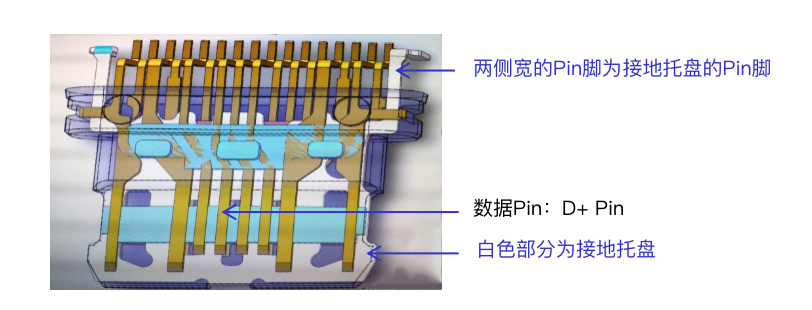

    舌片分三层:上下层是数据Pin,中间一层是接地托盘,大致如下所示
    接地托盘和接地托盘Pin是一体的。
    端子与塑胶部分是采用一体注塑成型的,下面我们可以看一下侧面的解析面。



  侧面解析塑胶与五金注塑结合得很好,端子上中下都保证有10条的塑胶隔开,这样在高压250V测试下,都是可以做到毫发无损,精密的工艺以及专业的水平设计,确保了后续客户生产不会遇到一些INT现象。




  在结构方面我们都是根据USB协会的标准来做,胶芯与外壳我们是有做了限位,防止公头插入用力过猛导致胶芯被顶出的问题。

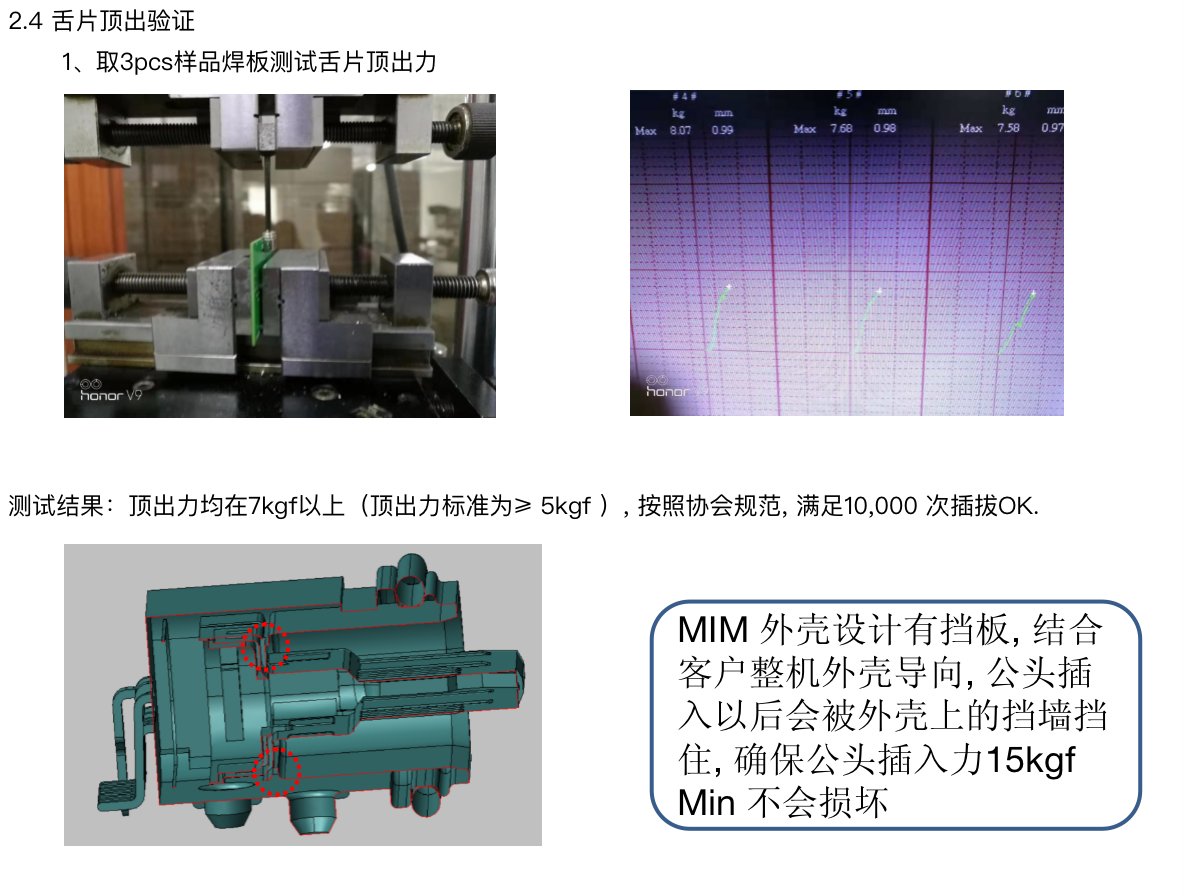

  MIN外壳设计有挡板,结合客户整机的外壳导向,公头插入以后会被外壳的挡墙挡住,确保公头插入力15kg以上。
我们取了3PCS成品来做实验,针对样品焊板测试舌口胶芯的顶出力,测试结果都是7kg以上,协会的标准是3kg,我们同时也对这3个样品做了寿命实验,10000次插拔寿命是合格的,这样的测试结果是完全达标。
  上面我们介绍了那么多,很多人都会在问我们的防水测试是如何测试的,相信很多品赞的粉丝都是有看我们之前介绍防水耳机插座的文章,我们早在7年前我们就是引进了日本的精密仪器气密性测试仪,品赞的每一个防水TYPE C连接器都是有经过气密性测试的,当然也是这个工序让我们的工作效率下降了很多,但是为了品质的完美性,我们还是坚持走我们的路。
  希望广大品赞的粉丝还可以一如既往的支持我们,让国产的电子开关、插座、连接器有一个好的飞跃。如需防水TYPE C母座,请联系品赞电子.
选型网址:www.dg-switch.com
